NK系列网络模块与信息面板 Keystone标准通用卡口解析

引言

在综合布线系统中，网络模块和信息面板是构建稳定、高效网络的基础组件。NK系列作为其中的代表性产品，因其兼容Keystone标准通用卡口而广受青睐。本文将深入解析NK系列网络模块、信息面板及其Keystone标准卡口的关键信息，帮助您全面了解这一行业标准。

什么是NK系列？

NK系列通常指符合特定命名规则的网络模块与信息面板产品线，其核心特点是采用Keystone标准通用卡口设计。这种设计允许不同厂家的模块与面板互相兼容，极大提升了布线的灵活性和可维护性。NK系列产品广泛应用于办公楼、数据中心、家庭网络等场景。

Keystone标准通用卡口详解

定义与起源

Keystone卡口是一种基于国际标准的矩形接口，最初由AT&T开发，后成为行业通用规范。其尺寸约为14.5mm × 16.5mm（宽×高），通过卡扣结构固定在面板、配线架或表面安装盒中。

核心优势

• 互换性：任何符合Keystone标准的模块均可插入Keystone面板，无需考虑品牌。
• 模块化：支持语音、数据、视频等多种模块混用，便于升级和扩展。
• 安装便捷：卡扣式设计，无需工具即可快速拆装。

常见类型

• 网络模块：如RJ45超五类、六类、超六类模块，用于连接网线。
• 电话模块：RJ11/RJ12模块，用于语音通信。
• 光纤模块：如LC、SC适配器，用于光纤连接。
• 多媒体模块：如HDMI、USB、VGA等，用于音视频传输。

NK系列网络模块

NK系列网络模块严格遵循Keystone标准，确保与各类面板兼容。其特点包括：

• 高性能传输：支持高达10Gbps的传输速率（六类/超六类），满足未来网络需求。
• 可靠连接：采用镀金触点，抗腐蚀，确保长期稳定接触。
• 易于端接：多数模块采用免打线或快速打线设计，简化施工。
• 标识清晰：模块上常带有颜色编码或标签，便于识别。

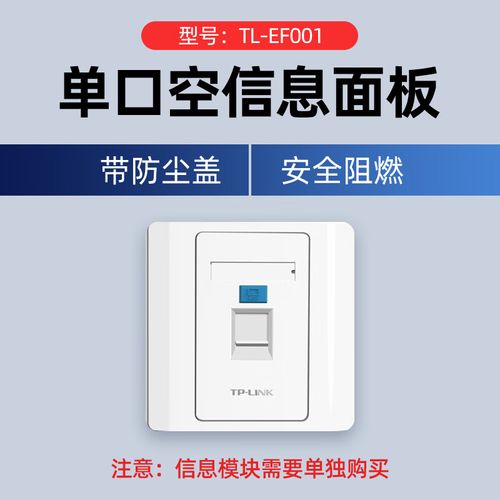

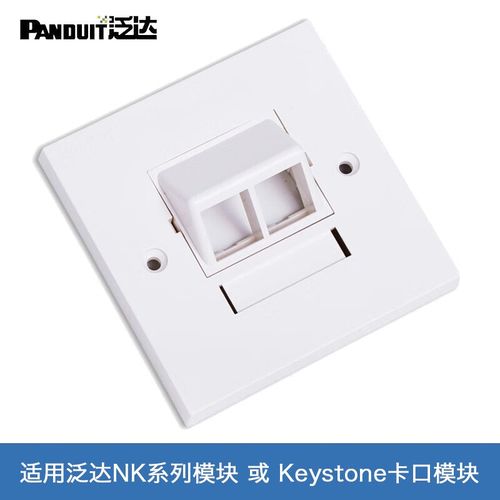

NK系列信息面板

NK系列信息面板是安装Keystone模块的载体，通常为86型或120型底盒设计。其特点包括：

• 多端口选择：提供单口、双口、四口甚至更多端口的面板，适应不同需求。
• 材质与外观：采用阻燃ABS或PC材料，有白色、黑色等多种颜色，可定制。
• 安装方式：明装或暗装，配合底盒使用。
• 附加功能：可选防尘门、标签窗、弹簧门等。

选型与安装指南

选型要点

1. 确定端口数量：根据信息点数量选择面板端口数。
2. 选择模块类型：根据网络等级（超五类、六类等）和用途（数据、语音）选择模块。
3. 检查兼容性：确保模块与面板均符合Keystone标准。
4. 考虑环境：如需防尘防水，选择带防护门的面板。

安装步骤

1. 准备工具：剥线钳、打线刀、螺丝刀等。
2. 端接模块：按颜色编码将网线压入模块，剪去多余线头。
3. 安装面板：将模块卡入面板，固定面板到底盒。
4. 测试：使用测线仪测试连通性。

常见问题解答

Q1：NK系列模块能否用于其他品牌面板？
A1：只要面板符合Keystone标准，即可通用。

Q2：如何区分超五类和六类模块？
A2：通常模块上会有标识，六类模块内部结构更复杂，金针错层排列以减少串扰。

Q3：信息面板是否需要接地？
A3：一般不需要，但屏蔽模块需配合屏蔽面板和接地线。

##

NK系列网络模块与信息面板凭借Keystone标准通用卡口，实现了布线的模块化、灵活化和标准化。正确选型与安装，将为您构建可靠、高效的网络基础设施。
